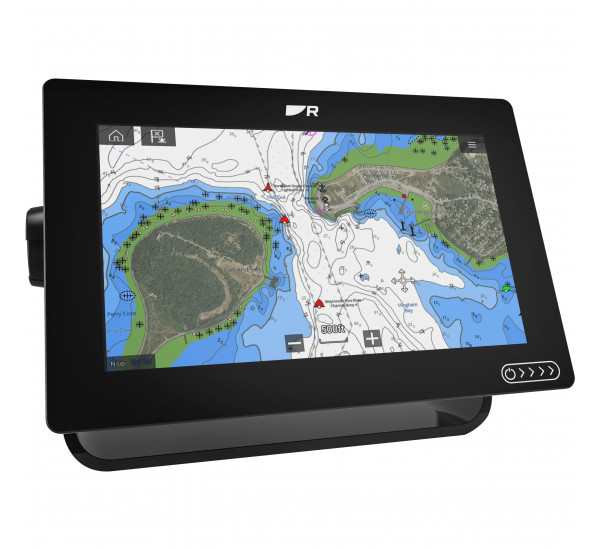

Raymarine Axiom+ 9 RV en stilren og kraftig 9-tommers kartplotter og multifunksjonsdisplay med RealVision ekkolodd, og en videreutvikling av Raymarines første generasjon Axiom-kartplottere.

Oppgraderingen består hovedsakelig av at Axiom+ har

• en enda raskere firekjerners prosessor, som er optimalisert for lynrask betjening, rask og sømløs karttegning og navigasjon med Navionics- og C-Map kart og Augmented Reality (AR). Den forbedrede hurtigheten gjør seg spesielt gjeldende når systemet bygges ut med flere funksjoner og "apper".
• bedre minne som også bidrar til raskere prosesser, og forenkler oppdateringer.
• IPS-skjerm med 25% mer lysstyrke og Axiom+ 9 har også høyere oppløsning enn førstegenerasjons Axiom-plottere. Den høyere oppløsningen gjør bla. at man kan få mer kartinformasjon på samme zoom-nivå enn på Axiom 9 .
• Raymarines skjermteknologi, HydroTough, som avviser vann, olje og flekker - og gir dermed bedre touchkontroll og visning.

Axiom+ serien

Axiom+ serien fra Raymarine kommer i tre skjermstørrelser, og du kan velge om du vil ha med eller uten integrert RealVisioon-ekkoloddmodul. Axiom+serien har en meget rask GPS/Glonass-mottaker med 72 kanaler, som også er klargjort for   europeiske Galileo-satelitter. Alle plottere i Axiom+serien har superrask, firekjerners prosessor, innebygget gyro og modeller med innebygd ekkoloddmodul har tilkobling for kompatible Raymarine-givere - enten direkte eller med overgangskabler.

Axiom kan vokse og utvides til dine behov. Den støtter alle Raymarine tilbehør, inkludert Quantum-radar, CHIRP-ekkolodd, FLIR varmesøkende kameraer, lydintegrasjon, instrumenter, kameraer, og Evolution autopiloter.

WiFi og Bluetooth er standard på alle Axiom-modeller, og lar deg koble til Raymarines apper for smarttelefoner og nettbrett.

For seileren har den nyttige funksjoner som såkalte laylines, som hjelper deg å slå eller jibbe på riktig sted, startlinje og race timer. I tillegg kan den vise vinddata fra kompatible vindinstrumenter.

Raymarine Axiom+ tar navigasjon til et nytt nivå, med raskere utstyr, meget lyssterke og solide skjermer, enklere menyer og bransjeledende teknologi. Axiom+ gir total oversikt - både over og under vann for RV-modellene.

Operativsystemet LightHouse

LightHouse er basert på Android, som vi finner i mange smarttelefoner, og har et moderne design og menyer med en flat og enkel struktur. Systemet er fokusert på fleksibelt sideoppsett, med skalering av hvert enkelt delbilde og databokser du plasserer hvor som helst på skjermen. Skriftstørrelsen kan justeres etter behov. En datakolonne med nøkkelinformasjon på venstre side av skjermen er bare et "sveip" unna.

Kraftig 4-kanals ekkolodd

Axiom+ 9 RV leveres med  meget god ekkoloddmodul med fire kanaler, for fiske ved kysten eller i ferskvann. Den støtter:

• RealVision 3D
• CHIRP DownVision
• CHIRP SideVision
• Høyfrekvent CHIRP med lavt strømforbruk



Oppgitte ekkolodddybder:

• CHIRP-ekkolodd = 274 m
• DownVision = 183 m
• SideVision = 91 m
• RealVision 3D = 91 m

Realvision 3D

RealVision 3D er en ekkolodd-tekonologi med gyrostabilisering som kompenserer for båtens bevegelser, og gir et sanntid 3D ekkoloddbilde. Med Real Vision 3D kan sportsfiskeren samtidig se hva som er under, bak og på sidene av båten, i tre dimensjoner. Du kan panorere, vippe, og zoome i 3D-bildet, som viser strukturer, dekke, fisk og vegetasjon - hele undervannsverdenen. Resultatet er de mest livaktige ekkoloddbildene, og den aller beste oppsporingen av fisk.

Avanserte ekkoloddfunksjoner

• Tilbakespoling av ekkolodd – spol tilbake, pause og spill av inntil 10 minutters ekkoloddopptak for å ta en nærmere titt på fisk og strukturer, samt enkelt plotte stedsangivelser.
• TrueZoom™-forstørrelse viser ekstra måldetaljer uten tap av oppløsning.

CHIRP står til informasjon for Compressed High Intensity Radar Pulse. Der et tradisjonelt ekkolodd sender ut en enkelt frekvens om gangen, med begrenset informasjon, klarhet og oppløsning, vil et CHIRP ekkolodd kontinuerlig sende ut en mengde frekvenser, både høye og lave, og tolke de individuelt. Resultatet et mye klarere, skarpere og detaljert bilde, både av fisk og strukturer under vann.



Ekkolodds maksimale dybder

Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. I praksis er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.

Som et eksempel vil si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.



En bedre, og mer kostbar, svinger vil gi et bedre resultat enn en rimeligere variant, både i form av bedre dybde og mindre støy.

Denne kartplotteren har en teknologi som gjør at man får videolignende ekkoloddbilder av fisk og havbunn. Da vil vi si at de har en praktisk dybde i saltvann på 20-80 m under normale til perfekte norske forhold. I ferskvann vil det være noe høyere. Her kan du se skipsvrak, hav-vegitasjon, hummerteiner og fiskestimer.

Valg av svinger

Raymarine Axiom+ 9 RV har innbygd RealVision 3D-ekkolodd, og for å få det til å fungere trenger du en kompatibel giver, også kalt svinger. Det er flere modeller å velge mellom, tilpasset ulike behov og budsjetter.

For å få glede av den enestående RealVision 3D teknologien som gir unike 3D bilder av havbunn og i tillegg gjør det enkelt å finne fisk, trenger du en Raymarine RV-giver. Disse kommer som hekksvinger, eller gjennomgående givere i både plast og bronse, tilpasset ulike skrogvinkler og noen leveres også i par for styrbord og babord side for å unngå skygge fra V-bunn eller kjøl.

Du kan også benytte Raymarine DownVision givere (CPT) som gir deg et fotolignende bilde av verden under båten, og CHIRP konisk-stråle-givere (CPT-S) som gir et klart bilde av bunnforhold og fisk. Begge teknologiene har givere for montering på hekk eller gjennomgående. Merk at disse trenger en adapterkabel.

Egenskaper

• RealVision 3D ekkolodd
• Rask og sømløs karttegning med Navionics og C-Map kart
• Quad Core firekjerners prosessor
• Ekstra internt minne for lagring av data og apper
• LightHouse3 OS lar deg utnytte alle funksjoner i Axiom+ og kompatible produkter
• Ferdigutviklede fargepaletter for alle lysforhold
• Klar for smartere navigasjon med Raymarine ClearCruise Augmented Reality
• Oppgraderte IPS skjermer presenterer kart, ekkolodd, radar og video i et enda skarpere og bedre bilde
• HydroTough display - nano coated og robust glasskjerm som avviser vann, olje og flekker og gir forbedrede touch-kontroller
• Super-lyssterk skjerm
• Kan enkelt settes i nettverk mellom flere Axiom/Axiom+-skjermer, radar, ekkolodd, kameraer og mer
• Høyytelses og presis 10Hz GPS/GNSS-mottaker

• Lysstyrke: 1500 nits
• Innsynsvinkel: 85°
• Veipunkter: 10,000 veipunkter/200 veipunkt-grupper/150 ruter - maks 250 veipunkter/16 spor - 10,000 max sporpunkter
• Intern lagring: 16 GB (Solid State
• Ekstern laging: microSD kortleser

Nettverkstilkoblinger

• Ethernet: 1 x 10/100 Mbit/s Network (RayNet)
• NMEA2000: NMEA2000 via DeviceNet port
• SeaTalkNG: Ja, med DeviceNet hun adapterkabel (A06079 120mm adapterkabel, leveres med plotter)
• SeaTalk: Ja, med adapterkabel
• USB: Ja, 1xUSB microAB
• Wi-Fi: Ja, WiFi - 802.11 a/b/g/n
• BlueTooth; Ja, Bluetooth v 4.0
• NMEA0183: Nei

I esken

• Raymarine Axiom+ 9 RV kartplotter
• DeviceNet til SeaTalkng adapterkabel (120mm)
• Power/NMEA 2000-kabel med 1,5m strømkabel og 0,5m NMEA 2000 kabel
• Monteringsbrakett
• Soldeksel for brakettmontert kartplotter
• Pakning for innfelling/flushmontering
• Monteringssett for bakmontering
• Dokumentasjon
